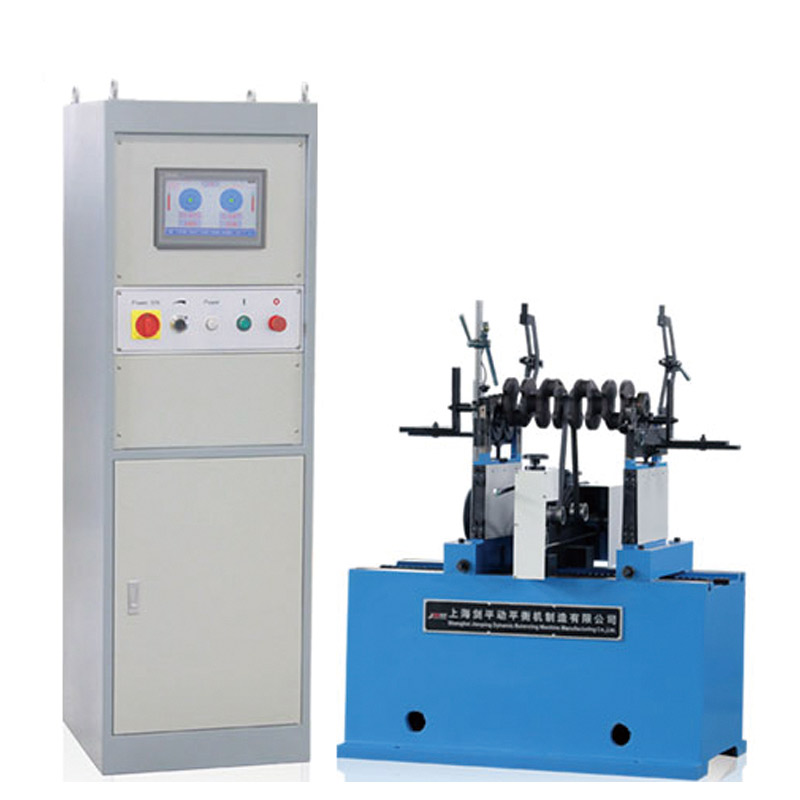

動平衡機的操作步驟：

1、操作前須做好清潔工作，特別是轉子軸頸、滾輪、萬向聯軸節和連接處的清潔工作，安裝轉子時，一定要避免轉子與滾輪的撞擊，轉子安裝好后在軸頸和滾輪加少許清潔的機油，嚴禁轉子與萬向聯軸節未連接好就開車。

2、接萬向聯軸節尺寸配好接頭，接頭的加工應按工件的具體情況配制，其形狀要對稱，在強度許可的情況下重量要輕，各檔內外圓要同心，與工件的配合精度為H6/h6，及與萬向聯軸節配合處的凹孔配合精度也為H6/h6，且要保證同心，端面要垂直以免影響精度。

3、調整兩擺架距離并固緊，以適應轉子兩端軸承間的距離，按轉子的軸頸尺寸參看滾輪架上的標尺，調節好滾輪架高度，并加以緊固。

4、將工件與萬向聯軸節聯接好并固緊，且將萬向聯軸節的行程調節緊定螺釘固緊，免使工件軸向竄動。

5、轉速選擇可按工件重量，初始不平衡量以及轉子的拖動功率來決定，轉子重量在160公斤以下，可用高速；160公斤以上可用低速。若轉子的初始不平衡量太大甚至影響到轉子在支撐軸承上跳動時，應先做靜平衡，然后低速校驗，有的轉子雖然重量不大但外徑較大或帶有風葉影響到拖動功率時，也需用低速校正。6、電動機接通電源后，“起動”按鈕指示燈即亮，說明機器已通電，如萬向聯軸節已與轉子連接好，即限位開關SA1已閉合，且車頭右側的變速轉換開關已撥到高速或低速檔，此時按下“起動”按鈕，電動機即能拖動轉子旋轉。停車時，可以按“停止”按鈕，也可以直接按下車頭右側的制動手柄，斷開限位開關SA2，切斷電動機電源，制動后手柄自動復位，為下次開車接通電路（否則不能再啟動）。

7、測量靈敏度的提高——對應大直徑的輕型轉子，在低速運轉的平衡過程中，按常規調整而得到的靈敏度將達不到可能獲得的高精度，此時蕞好以真實半徑的分?jǐn)?shù)之一虛構值來代替半徑的實際尺寸，這時半徑減小的倍數即為讀數值增大的倍數（例如：虛構值半徑減半時，則讀數值應提高一倍）。

8、在做好上述一切啟動前的準備工作后，可試撳起動，停止按鈕，（點啟動慢速）檢查工件軸向移動情況，調節左右擺架高低，使工件無軸向移動，特別是較大工件，更要細心調節至軸向力為最小，使限位支架能支住為止。
